Los grafos en ciberseguridad son fundamentales porque permiten representar de forma clara las relaciones entre componentes de un sistema y analizar el flujo de información, facilitando la detección de amenazas, vulnerabilidades, rutas de ataque y puntos críticos. Por ello, son ampliamente utilizados para fortalecer la seguridad y proteger datos.

Por otro lado, la selección de estructuras de datos es clave para desarrollar soluciones eficientes, ya que depende del tipo y volumen de información, así como de la complejidad y el tiempo de respuesta. Una elección adecuada optimiza el rendimiento, asegura la escalabilidad y mejora la toma de decisiones en ciberseguridad.

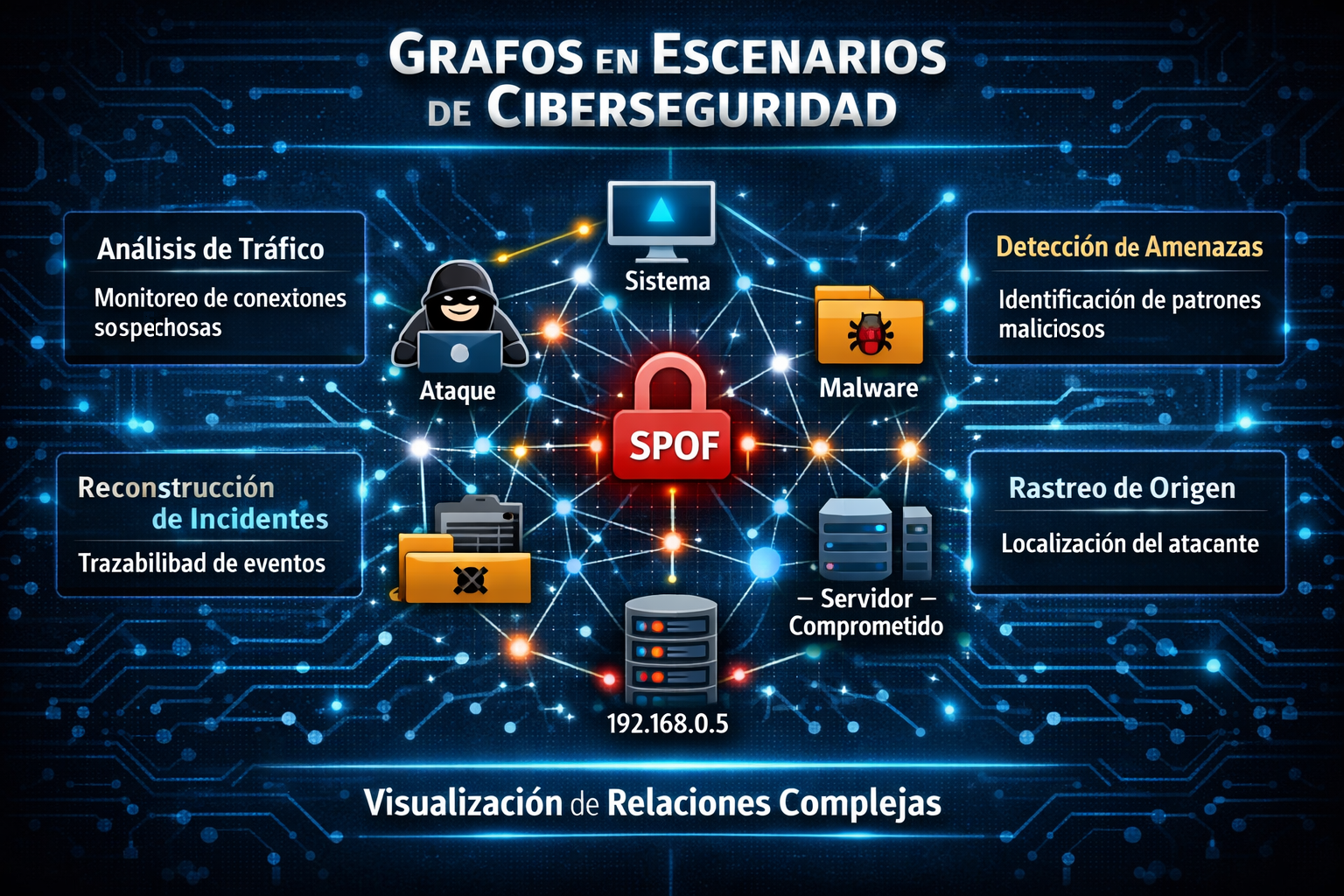

En ciberseguridad, los grafos son especialmente útiles debido a que los sistemas informáticos, como usuarios, dispositivos, servidores y flujos de tráfico, se encuentran altamente interconectados, lo que hace necesario contar con herramientas que permitan analizar dichas relaciones de forma estructurada. La Figura 1 muestra diferentes escenarios de los grafos aplicados en ciberseguridad.

Mediante el uso de grafos, es posible representar de manera explícita estas interacciones, facilitando la comprensión de sistemas complejos y dinámicos. Los grafos pueden adoptar diferentes formas, como dirigidos, no dirigidos o ponderados, lo que permite modelar distintos tipos de relaciones según el contexto.

Asimismo, posibilitan el uso de métricas avanzadas como la centralidad, los caminos mínimos y el clustering, las cuales resultan clave para identificar nodos relevantes o comportamientos inusuales. Entre los aspectos más importantes a considerar se encuentran la escalabilidad para manejar grandes volúmenes de datos, la interpretabilidad de las relaciones representadas y su integración con algoritmos de inteligencia artificial. Los grafos permiten modelar redes informáticas, detectar ataques distribuidos e identificar patrones de comportamiento malicioso, ya que ayudan a descubrir anomalías mediante el análisis de desviaciones en la estructura normal de la red.

7.1.1. Modelado de infraestructuras de red

El modelado de infraestructuras de red mediante grafos consiste en representar dispositivos, servicios y conexiones como una estructura matemática en la que los nodos corresponden a activos tecnológicos, como routers, servidores, computadoras o dispositivos de seguridad, mientras que las aristas representan las conexiones o relaciones existentes entre ellos dentro de la red. Esto permite obtener una representación visual clara de la topología de la red, lo que facilita su análisis y comprensión, especialmente en entornos complejos donde existen múltiples interacciones entre sistemas.

Los grafos permiten modelar tanto redes físicas como redes lógicas, incorporando atributos o pesos en las conexiones, como la latencia, el ancho de banda o el nivel de confianza de una comunicación. Para que este modelo sea efectivo, es fundamental considerar aspectos como la precisión del modelo, la actualización constante de la información y la inclusión de atributos relevantes que reflejen el estado real de la infraestructura tecnológica (Sommerville, 2011).

Este tipo de representación permite analizar superficies de ataque, simular la propagación de malware y evaluar la resiliencia de la red ante incidentes o fallos, lo cual es clave para diseñar estrategias de defensa más efectivas. Diversos estudios señalan que los grafos permiten representar Internet y otras redes como estructuras complejas altamente interconectadas, lo que facilita la detección de vulnerabilidades y el análisis de riesgos en sistemas informáticos (Tanenbaum & Wetherall, 2012; Cormen et al., 2009).

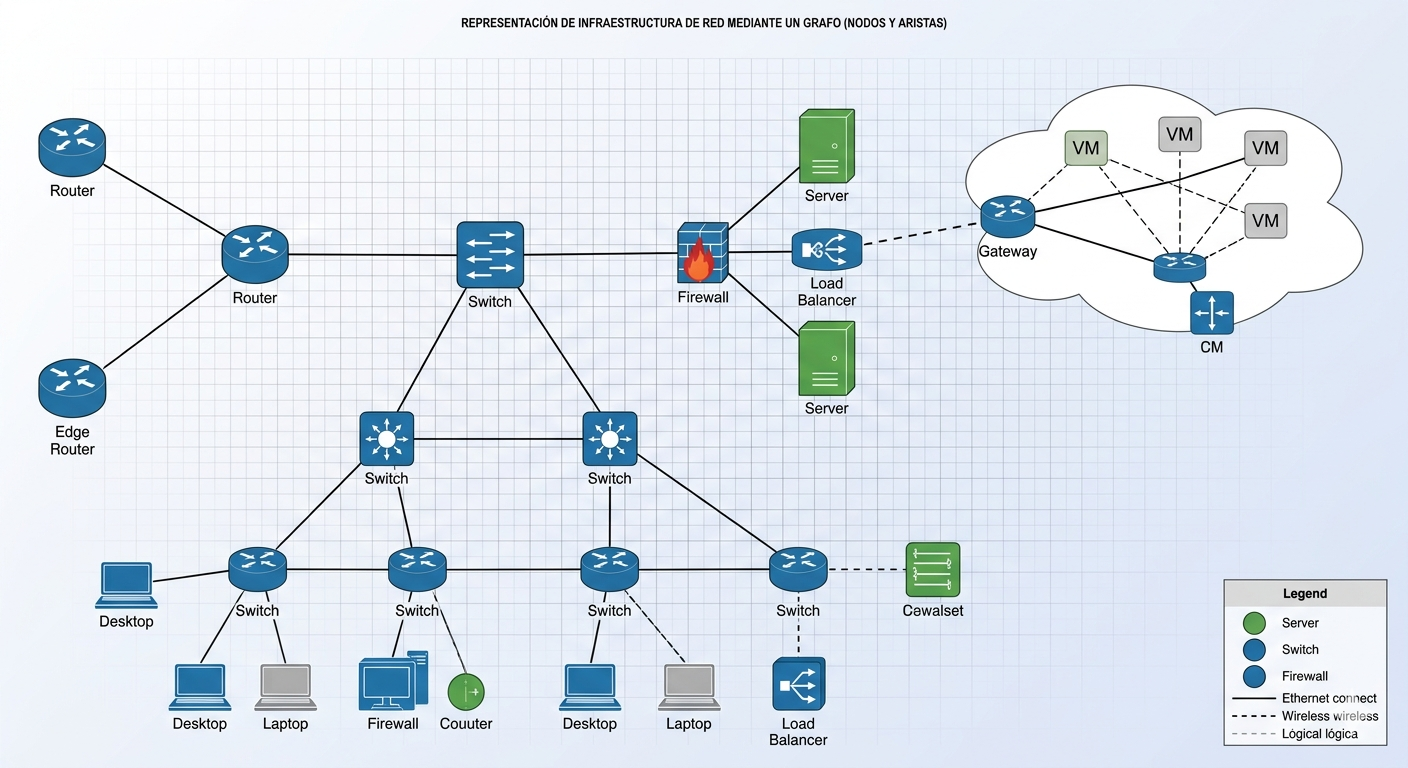

La figura 2 muestra un ejemplo de modelado de red que puede representarse a través de grafos.

7.1.2. Detección de nodos críticos

Un nodo crítico en una red es aquel cuya falla o compromiso puede afectar de manera significativa el funcionamiento general del sistema, comprometiendo la disponibilidad, integridad o confidencialidad de la información. Estos nodos se identifican comúnmente mediante métricas de análisis de grafos, como la centralidad de grado, que mide la cantidad de conexiones directas; la centralidad de intermediación, que identifica nodos que actúan como puentes en la comunicación; y la centralidad de cercanía, que evalúa qué tan próximo está un nodo al resto de la red. Estas características permiten detectar cuellos de botella y puntos estratégicos dentro de la infraestructura (Sánchez, 2020).

La tabla 1 muestra los principales nodos críticos en una red, su riego, impacto y medidas de mitigación.

Es fundamental analizar estos nodos, ya que su impacto en la disponibilidad del sistema es alto y representan objetivos potenciales para ataques dirigidos, como denegación de servicio o accesos no autorizados (Pérez & Gómez, 2021). La identificación de nodos críticos permite a las organizaciones priorizar medidas de protección, implementar redundancia y fortalecer la resiliencia de la red. En este sentido, el análisis de centralidad se convierte en una herramienta clave para detectar nodos relevantes dentro de redes complejas, facilitando la toma de decisiones estratégicas en la gestión de riesgos (Martínez, 2019).

7.1.3. Dependencias y puntos únicos de falla

Un punto único de falla (Single Point of Failure, SPOF) es un componente dentro de un sistema cuya caída o mal funcionamiento puede provocar la interrupción total o parcial del servicio, afectando directamente la continuidad operativa de la infraestructura tecnológica. Este tipo de elementos suele estar asociado a dependencias jerárquicas, donde múltiples procesos o servicios dependen de un único nodo, lo que genera una vulnerabilidad estructural significativa dentro del sistema (Sánchez, 2020).

Es fundamental identificar estos puntos críticos para reducir riesgos y mejorar la resiliencia. Entre los aspectos más importantes a considerar se encuentran la implementación de mecanismos de redundancia, que permiten contar con componentes alternativos en caso de fallo, y el balanceo de carga, que distribuye el tráfico o procesamiento entre varios nodos para evitar la sobrecarga de uno solo (Pérez & Gómez, 2021).

El análisis de SPOF resulta clave para identificar dependencias críticas y prevenir fallos catastróficos que puedan ser explotados por atacantes o que deriven en caídas del sistema. En este sentido, el uso de grafos permite analizar de manera eficiente las relaciones y dependencias complejas entre los distintos componentes, facilitando la detección de vulnerabilidades ocultas y mejorando la planificación de estrategias de mitigación (Martínez, 2019).

La tabla 2 muestra una lista de los puntos únicos de falla comunes, su riesgo asociado, impacto y medidas de mitigación.

7.1.4. Análisis forense basado en grafos

El uso de grafos en el análisis forense digital se basa en la capacidad de representar y reconstruir eventos de seguridad mediante estructuras que reflejan las relaciones entre distintos elementos de un sistema. En este enfoque, los eventos, como accesos, ejecuciones de procesos o transferencias de datos, se modelan como nodos, mientras que las relaciones entre ellos ya sean temporales o causales, se representan mediante aristas. Esta forma de modelado permite visualizar de manera clara la secuencia de acciones dentro de un incidente, facilitando la comprensión de cómo se desarrolló un ataque (Sánchez, 2020).

Entre sus características más relevantes se encuentran la representación estructurada de eventos y la posibilidad de establecer relaciones que evidencian dependencias y cronologías. Asimismo, aspectos como la integridad de los datos y la trazabilidad son fundamentales, ya que garantizan que la información analizada sea confiable y que cada acción pueda ser rastreada de forma precisa (Pérez & Gómez, 2021).

Este enfoque permite reconstruir ataques, identificar el origen de amenazas y analizar patrones de comportamiento malicioso, lo que contribuye significativamente a la mejora de los mecanismos de respuesta ante incidentes. Los grafos se consolidan como una herramienta eficaz para el análisis profundo de eventos y la detección de actividades sospechosas en entornos complejos (Martínez, 2019).

La selección de estructuras de datos es fundamental en ciberseguridad, ya que es indispensable elegir la más adecuada según el problema que se desea resolver. Esta decisión influye directamente en la eficiencia del sistema, el tiempo de respuesta y el uso de recursos. Además, una correcta elección permite manejar grandes volúmenes de información, como logs o eventos, y facilita la detección oportuna de amenazas y comportamientos anómalos.

7.2.1. Criterios de selección de estructuras

El proceso de selección de la estructura de datos adecuada consiste en elegir la forma más eficiente de organizar y manejar la información en función del problema a resolver, considerando tanto las necesidades operativas como las restricciones del sistema. Esta elección depende en gran medida del tipo de datos que se van a procesar, así como de la eficiencia requerida en términos de acceso, inserción, eliminación y búsqueda. Por ello, cada estructura de datos ofrece ventajas específicas que deben evaluarse cuidadosamente según el contexto (Sánchez, 2020).

Uno de los aspectos a considerar es la complejidad temporal de las operaciones, que influye directamente en el rendimiento del sistema; el uso de memoria, que determina el consumo de recursos; y la escalabilidad, que permite que la solución siga siendo eficiente a medida que crece el volumen de datos (Pérez & Gómez, 2021).

Una adecuada selección de estructuras de datos resulta clave para optimizar el análisis de grandes volúmenes de logs, así como para el procesamiento eficiente de eventos en tiempo real, lo que facilita la detección oportuna de amenazas y anomalías. De esta manera, una correcta elección contribuye a mejorar el desempeño de los sistemas de seguridad y la toma de decisiones estratégicas (Martínez, 2019).

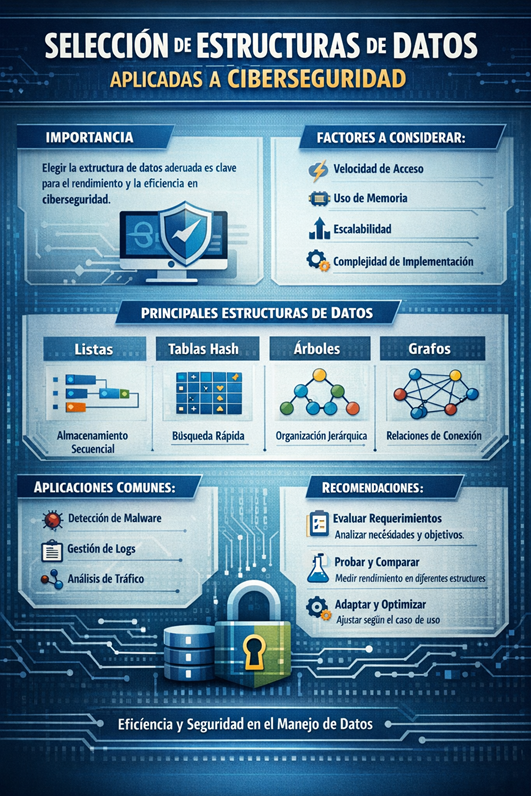

La Tabla 3 muestra una comparativa de las principales estructuras de datos utilizadas en Ciberseguridad.

7.2.2. Comparación entre listas, árboles y grafos

Estas estructuras cumplen funciones distintas en el manejo y organización de la información, y su elección depende del tipo de problema que se desea resolver. Las listas son simples y secuenciales, pero limitadas para relaciones complejas. Los árboles organizan datos jerárquicamente, aunque son rígidos. En cambio, los grafos ofrecen mayor flexibilidad para representar múltiples relaciones, siendo ideales para redes complejas.

En ciberseguridad, las listas sirven para registros, los árboles para estructuras de acceso y los grafos para modelar redes y detectar ataques. Por ello, los grafos son más potentes, aunque con mayor costo computacional.

La tabla 4 muestra una comparativa de ventajas y desventajas entre listas, árboles y grafos.

7.2.3. Trade-offs de diseño

En el diseño de sistemas informáticos, los trade-offs o compromisos entre rendimiento, uso de memoria y complejidad son un aspecto fundamental al momento de seleccionar estructuras de datos y algoritmos adecuados. Cada decisión implica sacrificar ciertas ventajas para obtener otras; por ejemplo, los grafos ofrecen una gran flexibilidad al permitir representar relaciones complejas entre múltiples entidades, lo que los hace ideales para modelar redes y dependencias, pero a costa de un mayor consumo de memoria y una mayor complejidad computacional en su procesamiento (Sánchez, 2020).

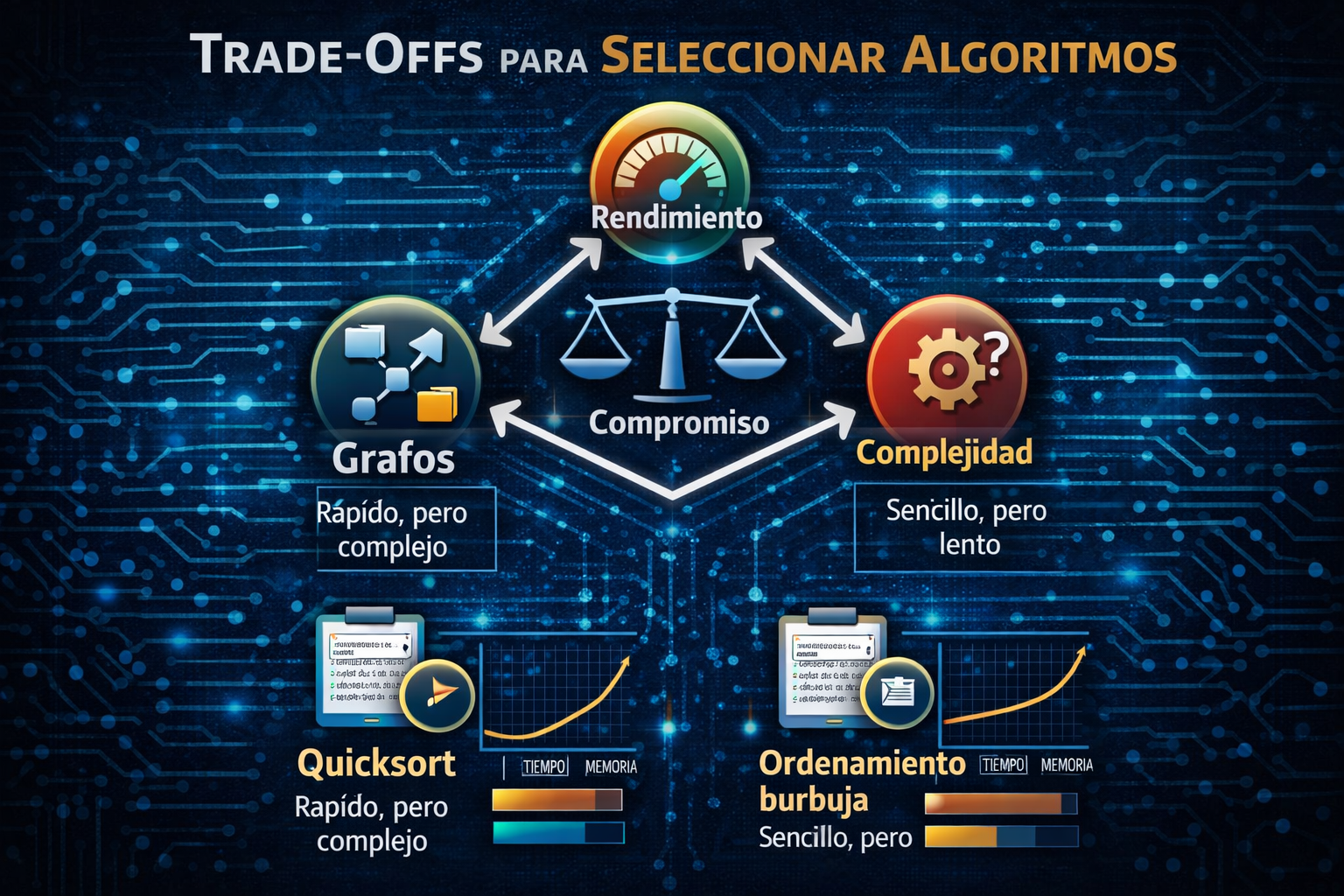

La Figura 3 muestra el triángulo Trade-Offs aplicados a algoritmos.

En contraste, las listas son estructuras simples y eficientes en términos de velocidad y uso de recursos, pero resultan limitadas cuando se requiere representar relaciones más elaboradas o multidimensionales. Estos compromisos deben evaluarse cuidadosamente según los objetivos del sistema.

Este equilibrio es especialmente importante, ya que se requiere procesar grandes volúmenes de datos en tiempo real sin sacrificar la precisión en la detección de amenazas. Por ejemplo, el uso de grafos puede mejorar significativamente la identificación de patrones de ataque, pero puede afectar el rendimiento si no se optimiza adecuadamente. Por ello, es necesario encontrar un balance entre precisión y eficiencia que permita garantizar la seguridad sin comprometer la operatividad del sistema (Pérez & Gómez, 2021; Martínez, 2019).

7.2.4. Justificación técnica de decisiones

La justificación técnica de decisiones en el diseño de sistemas implica argumentar de manera fundamentada la elección de determinadas estructuras de datos y enfoques computacionales en función de los requerimientos del problema. Este proceso no solo considera aspectos teóricos, sino también criterios prácticos como el rendimiento, la escalabilidad, la mantenibilidad y la adecuación al contexto específico de aplicación.

Seleccionar una estructura de datos no es una decisión arbitraria, sino el resultado de un análisis que evalúa cómo se comportará el sistema ante distintos escenarios (Sánchez, 2020). Por ejemplo, el uso de grafos para la detección de ataques en ciberseguridad se justifica debido a su capacidad para representar relaciones complejas entre múltiples entidades, como usuarios, dispositivos y eventos, lo que permite identificar patrones de comportamiento malicioso que no serían evidentes con estructuras más simples. Esta capacidad resulta clave en entornos donde las amenazas son dinámicas y sofisticadas (Pérez & Gómez, 2021).

Asimismo, una adecuada justificación técnica permite respaldar decisiones relacionadas con la arquitectura de seguridad, facilitando la implementación de soluciones robustas y eficientes. Así se garantiza que la infraestructura tecnológica no solo sea funcional, sino también resiliente frente a posibles incidentes, optimizando recursos y mejorando la capacidad de respuesta ante amenazas (Martínez, 2019).

7.2.5. Diseño estructural del sistema final

El diseño estructural del sistema que los estudiantes deben desarrollar en su proyecto final debe centrarse en construir una solución funcional para un escenario realista de ciberseguridad, integrando de forma coherente estructuras de datos y algoritmos. El sistema debe organizarse en módulos que permitan gestionar, procesar y analizar la información, garantizando escalabilidad y mantenibilidad.

Es importante incorporar algoritmos de búsqueda para localizar datos relevantes y algoritmos de ordenamiento para optimizar el manejo de grandes volúmenes de información, como logs de seguridad. Además, los árboles pueden utilizarse para estructurar jerarquías, mientras que los grafos permiten representar redes y analizar posibles ataques.

El diseño debe considerar eficiencia computacional y buenas prácticas de ingeniería de software, justificando técnicamente cada decisión tomada.
